預絞式絕緣導線耐張線夾NL—□/JY
■用途Application
NL_□/jy系列適用于10kv及以下架空絕緣導線的終端或耐張段兩端和耐張絕緣子串一起，將架空絕緣導線固定和拉緊?？商娲壳熬€路上常用的包括楔型、螺栓型在內的耐張線夾。
■結構特點Steucture feature
◆限價結構簡單，其預絞絲雙腳絞合形成空管，后部為預成型的絞環。預絞絲雙腳形成的空管纏繞在絕緣導線上時就可以產生極強的握緊力，而絞環用以固定的絕緣子上。
◆線夾有足夠的握緊力，具有固定的絞合環，對絕緣導線提供足夠的握緊力。而且有更大的適用導線范圍。
◆線夾具有高強度，每個絕緣導線耐線夾均有一段額外的預絞長度，從而保證耐張強度可達絕緣導線額定拉斷力（R.B.S）100%以上。
◆線夾安裝質量易于保證，一致性強，不需要專門訓練，肉眼即可進行檢驗，外觀簡潔美觀。

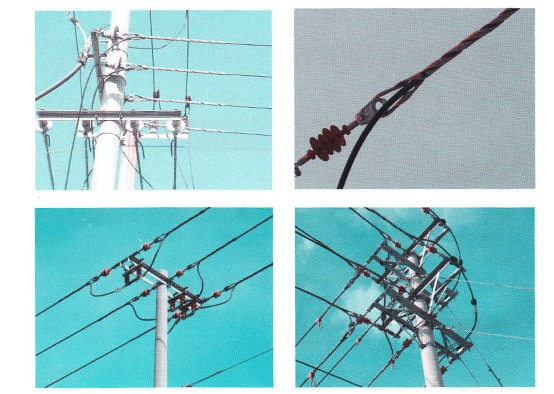

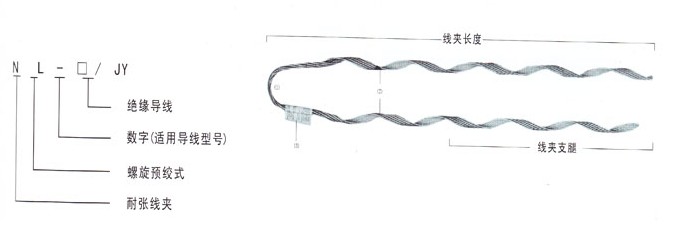

■型號說明Explanation Model
N------耐張線夾 L----螺旋預絞式 -數字（適用導線型號） □絕緣導線 / JY
（1）非絞合環：作為標準形式，適用于小尺寸的絕緣導線絞合環：對于較大尺寸的絕緣導線，采用絞合環來適應不同類型的金具
（2）安裝/識別色標：只是安裝的其始點，同時可以幫助鑒別線夾的型號
（3）標簽：標明產品型號及適用導線直徑范圍
| ■1KV預絞式絕緣導線耐張線夾規格及技術參數Specification |
|
耐張線夾型號
Strain clamps type |
導線規格
Specification(mm2) |
空架絕緣導線/1kV
Aeralinsulation aluminium Conductor/1KV |
長度
Length(mm) |
色標
Color marking |
可選配套金具
Kit prouct |
| 導線直徑范圍Dia（mm） |
| NL-16/JY |
16 |
6.55-7.34 |
530 |
綠 |
UXS-1 |
| NL-25/JY |
25 |
8.28-9.25 |
690 |
紅 |
UXS-1 |
| NL-35/JY |
35 |
9.26-10.29 |
690 |
橙 |
UXS-1 |
| NL-50/JY |
50 |
10.40-11.68 |
740 |
藍 |
UXS-1 |
| NL-70/JY |
70 |
11.68-13.11 |
790 |
藍 |
UXS-1 |
| NL-95/JY |
95 |
14.67-16.59 |
889 |
黃 |
UXS-1 |
| NL-120/JY |
120 |
14.67-16.59 |
889 |
黃 |
UXS-1 |
| NL-150/JY |
150 |
16.60-18.77 |
980 |
棕 |
UXS-1 |
| NL-185/JY |
185 |
18.78-21.26 |
1016 |
黑 |
UX-1 |
| NL-240/JY |
240 |
21.27-24.05 |
1016 |
紫 |
UX-2 |
■10kV預絞式絕緣導線耐張線夾規格及技術參數Specification
|
耐張線夾型號
Strain clamps type |
導線規格
Specification(mm2) |
空架絕緣導線/1kV
Aeralinsulation aluminium Conductor/1KV |
長度
Length(mm) |
色標
Color marking |
可選配套金具
Kit prouct |
| 導線直徑范圍Dia（mm） |
| NL-35/JY |
35 |
14.67-16.59 |
889 |
黃 |
UXS-1 |
| NL-50/JY |
50 |
14.67-16.59 |
889 |
黃 |
UXS-1 |
| NL-70/JY |
70 |
16.60-18.77 |
980 |
棕 |
UXS-1 |
| NL-95/JY |
95 |
18.78-21.26 |
1016 |
黑 |
UX-1 |
| NL-120/JY |
120 |
18.78-21.26 |
1016 |
黑 |
UX-1 |
| NL-150/JY |
150 |
21.27-24.05 |
1016 |
紫 |
UX-2 |
| NL-185/JY |
185 |
24.06-27.20 |
1016 |
綠 |
UX-2 |
| NL-240/JY |
240 |
24.06-27.20 |
1016 |
綠 |
UX-2 |
| NL-300/JY |
300 |
27.21-30.78 |
1016 |
紅 |
UX-2 | |
