HGW1隔離開關

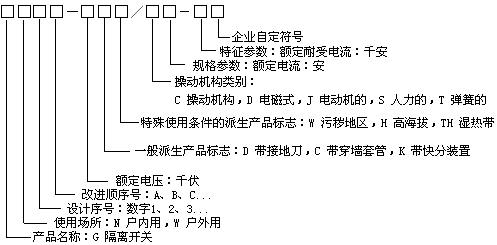

國標代號 : HGW1系列隔離開關
同類產品其他廠家代號 : 各廠家代號基本相同
GW1-10、GW1-12、GW1-15、GW1-20、GW1-35、GW1-40.5、GW1-72.5，GW1-10W、GW1-12W、GW1-15W、GW1-20W、GW1-35W、GW1-40.5W、GW1-72.5W,GW1-10D、GW1-12D、GW1-15D、GW1-20D、GW1-35D、GW1-40.5D、GW1-72.5D,HGW1-10、HGW1-12、HGW1-15、HGW1-20、HGW1-35、HGW1-40.5、HGW1-72.5,HGW1-10W、HGW1-12W、HGW1-15W、HGW1-20W、HGW1-35W、HGW1-40.5W、HGW1-72.5W,HGW1-10D、HGW1-12D、HGW1-15D、HGW1-20D、HGW1-35D、HGW1-40.5D、HGW1-72.5D GW1-10/200 GW1-10/400 GW1-630 GW1-10/1000 GW1-10/1250 GW1-12/200 GW1-12/400 GW1-12/630 GW1-12/1000 GW1-12/1250 HGW1-10/400 HGW1-10/200 HGW1-10/630 HGW1-10/1000 HGW1-10/1250 HGW1-12/200 HGW1-12/400 HGW1-12/630 HGW1-12/1000 HGW1-12/1250系列戶外高壓隔離開關是針對原GW1開關存在的一系列問題，按現行國家和國際標準改型設計而成的一種新型開關，開關本身帶有接地閘刀，配用CS8手動機構能防止“帶電掛地線和帶地線合閘”等誤操作，操作人員也不必再另掛接地線。該產品電氣性能和機械性能優良，符合國家標準GB1985和國際電工標準IEC129、IEC694的要求，是現行10kV級戶外開關的更新?lián)Q代產品。 GW1-12G/200.400.630.1000.1250A CS8-5手刀操動機構適用于不接地形式的開關，可配F1-4型輔助開關；CS手力操動機構適應于接地形式隔離開關，它是一種新型單手柄雙動手力操動機構，它以一臺機構，一個手柄就能實現“主分-地合-地分-主合”的操作程序，不會發生誤操作。
一、結構：
HGW1型戶外單相、四相高壓隔離開關由底座、支柱瓷絕緣子和導電部分組成。
二、技術參數：
|
額定電壓
kV |
|
|
|
|
|
|
GW1-6/200 |
6 |
6.9 |
200 |
15 |
5 |
14 |
|
GW1-6/400 |
6 |
6.9 |
400 |
25 |
10 |
15 |
|
GW1-10/200 |
1
0 |
11.5 |
200 |
15 |
5 |
19 |
|
GW1-10/400 |
10 |
11.5 |
400 |
25 |
10 |
20 |
|
GW1-10/630 |
10 |
11.5 |
630 |
35 |
14 |
21 |
|
GW1-10W/200 |
10 |
11.5 |
200 |
15 |
5 |
19 |
|
GW1-10W/400 |
10 |
11.5 |
400 |
25 |
10 |
20 |
|
GW1-10W/630 |
10 |
11.5 |
630 |
35 |
14 |
21 |

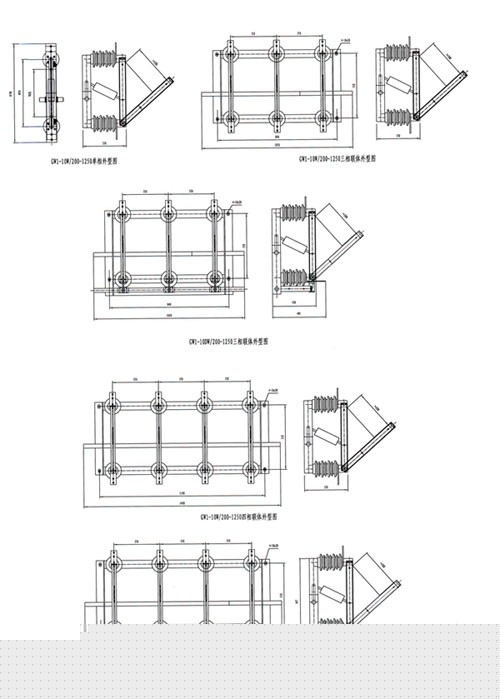

三、安裝尺寸及外型圖：
高壓隔離開關是一種沒有專門滅弧裝置的高壓開關設備，在分閘狀態有明顯可見的斷口，在合閘狀態能可靠地通過正常工作電流和短路故障電流，可供高壓電氣設備在無負載而有電壓的情況下分合電路之用，在線路檢修時可保證在隔離區域內安全地進行工作。
四、采用標準：
本廠生產的高壓隔離開關滿足下列標準：
1 GB1985《交流高壓隔離開關和接地開關》
2 GB11022《高壓開關設備通用技術條件》
3 GB763《交流高壓電器在長期工作時的發熱》
4 等效采用IEC-129出版物《交流高壓隔離開關與接地開關》
5 等效采用IEC-694出版物《高壓開關設備和控制設備標準和共同條款》
6 GB311.1《高壓輸變電設備的絕緣配合》
7 GB/T16927.1~2《高電壓試驗技術》
8 GB2706《交流高壓電器動、熱穩定試驗方法》
9 GB3309《高壓開關設備在常溫下的機械試驗》
10 GB5582《高壓電力設備外絕緣的污穢等級》
11 GB5273《變壓器、高壓電器和套管的接線端子》
12 GB/T12601《高壓開關設備嚴重凍冰條件下的操作試驗》
13 GB/T13540《高壓開關設備抗地震性能試驗》
14 ZB/T6462《交流高壓隔離開關開合母線轉換電流試驗》
15 JB/DQ2080《高壓開關設備防雨試驗方法》
16 GB11604《高壓電器設備無線電干擾測量方法》
五、使用條件：
正常使用條件：
1 海拔分為1000m、2000m、3000m；
2 周圍空氣溫度
上限 +40℃
下限 一般地區：戶內為-10℃，戶外為-30℃；高寒地區：戶內為-25℃，戶外為-40℃；
3 戶內產品濕度：相對濕度：日平均值不大于95%，月平均值不大于90%；
4 戶外產品風壓不超過700Pa（相當于風速34m/s）；
5 地震烈度不超過8度；
6 戶外產品覆冰厚度為5mm、10mm；
7 空氣污穢程序：
戶外產品的使用環境的污穢程度分為0、I級（普通型）、II級（中污型）、III、IV級（重污型），由產品技術條件規定。
8 戶內產品周圍空氣應不受腐蝕性或可烯氣體，水蒸氣等明顯污染，無經常性的劇烈振動。
異常使用條件：
說明：用戶需要超出上述標準規定及使用條件的產品，由供需雙方協商。
|
