支柱絕緣子ZSW-35/4
支柱絕緣子是一種特殊的絕緣控件，能夠在架空輸電線路中起到重要作用。早年間支柱絕緣子多用于電線桿，慢慢發展于高型高壓電線連接塔的一端掛了很多懸狀的絕緣體，它是為了增加爬電距離的，通常由硅膠或陶瓷制成，就叫絕緣子。絕緣子在架空輸電線路中起著兩個基本作用，即支撐導線和防止電流回地，這兩個作用得到保證，絕緣子不應該由于環境和電負荷條件發生變化導致的各種機電應力而失效，否則絕緣子就不會產生重大的作用，就會損害整條線路的使用和運行壽命。
一、適用范圍、使用條件及分類：
戶外棒形支柱瓷絕緣子適用于工頻交流系統標稱電壓35～750kV變電、配電裝置和電站電氣設備中作為導電部分的絕緣和支持。絕緣子安裝地點海拔不超過1000m，周?chē)h(huán)境溫度為-40℃～+40℃。
按使用環境大氣的清潔程度，絕緣子分普通型、耐污型和耐重污型三種。
按支持的電氣設備不同，分為母線及隔離開關支柱 、阻波器支柱和空心電抗器支柱三種。
二、結構特點：
絕緣子由瓷件與上 、下金屬附件用水泥膠合劑膠裝而成。瓷件表面上棕釉，或根據用戶要求的顏色上釉。
金屬附件表面熱鍍鋅，330kV及以上用于支持母線的絕緣子，其頂部設有均壓環。

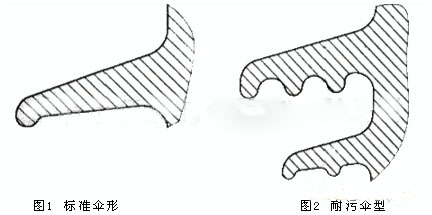

普通型絕緣子采用標準傘形(見圖1)。耐污型、耐重污型絕緣子采用經人工污穢試驗優選的大小傘相間 、傘下帶棱的傘形( 見圖2 )。由于小傘處于大傘的保護之下不易受污染，且大傘間間距較大 ，改善了傘間放電特性，因而提高了絕緣子的耐污性能，并有利于帶電水沖洗。
耐重污型絕緣子適于0.08～0.25mg/㎝2鹽密條件下使用。
三、技術標準：
絕緣子嚴格按照IEC168《標稱電壓高于1000伏的系統用戶內和戶外瓷或玻璃支柱絕緣子的試驗》、GB8287.1《高壓支柱瓷絕緣子技術條件》和GB12744《耐污型戶外棒形支柱瓷絕緣子》等標準生產。

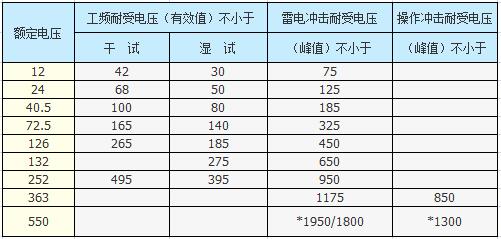

四、電氣性能：
 |
